Elevador de colunas móveis - EHB907FDC01-wireless
EHB907FDC01-wireless
nº do artigo: EHB907FDC01-H | Ficha técnica: Download
Variantes do produto

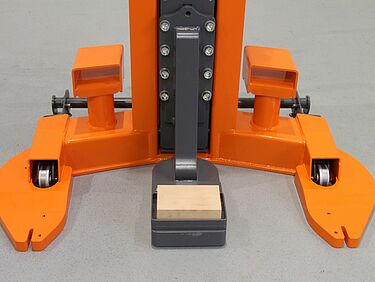

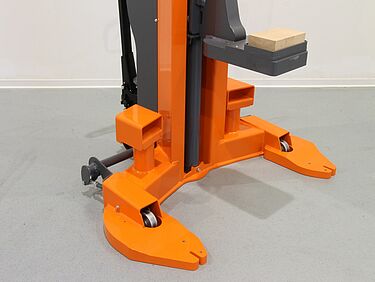

Elevador de colunas móveis para metrôes e trêns, capacidade de carga de 7,5 t, sem fios, operado por bateria, comunicação rádio sem fios, acionamento hidráulico. O suporte de apoio e elevação possui placa de flange para aparafusar vários adaptadores de apoio de carga (podem ser selecionados separadamente), altura de suporte variável, ajustável em altura em incrementos de 90 mm.
Detalhes do produto
imagens do produto

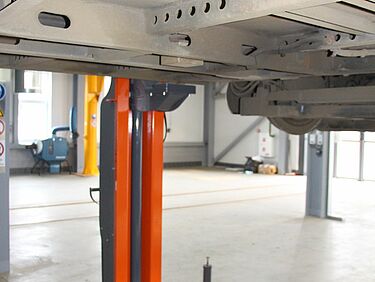

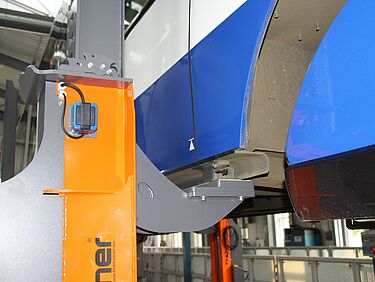

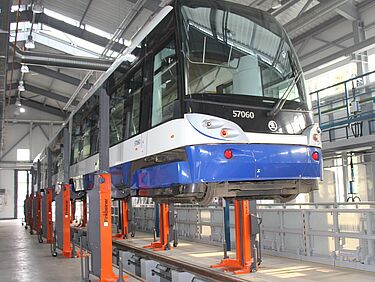

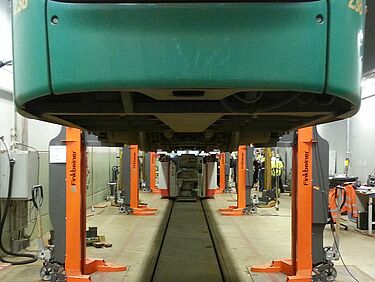

imagens de aplicação
suas vantagens do sistema
Eficiência económica
Os macacos de elevação podem ser facilmente deslocados por uma pessoa e são simples de fixar ao veículo. Os sistemas de elevação sem fios do Finkbeiner eliminam os longos tempos de preparação para a ligação dos cabos dos macacos de elevação. Além disso, não são necessárias ligações eléctricas com saídas elevadas e correntes de pico para operar o sistema de elevação, uma vez que os macacos de elevação alimentados por bateria são auto-suficientes em termos energéticos. Os macacos de elevação com acionamento hidráulico são praticamente isentos de desgaste e de manutenção.
Betrieb mehrerer Hebebock-Anlagen EHB gleichzeitig in einer Halle
Mobile Hebeanlage EHB907KDC-4 wireless mit Funksteuerung und Batterieantrieb
Flexibles Aufstellen ohne störende Kabelverbindungen
Tecnologia sem fios
Graças ao controlo por rádio e ao acionamento por bateria, os sistemas de elevação Finkbeiner são sem fios e extremamente flexíveis. Não há risco de tropeçar devido a cabos no chão ou ao longo da via. Também não existem tempos de preparação para ligações de cabos de macaco de elevação para macaco de elevação. Não há painéis de controlo separados.
Kommunikation der Hubsäulen ohne Kabel über Funkkommunikation, Frequenzband 433 MHz.
Der ortsunabhängige Batterieantrieb macht die Hebebühne weitgehend autark vom Netzanschluss. Die Energieversorgung der Hebeböcke erfolgt über wartungsfreie und zyklenfeste AGM-Batterien, in der Regel für mehrtägiges Arbeiten ohne Nachladen.
Besonders praktisch: Ladegerät und Ladekabel sind am Hebebock integriert. Um das Laden noch schneller und einfacher zu machen, können mehrere Hubsäulen über ihre Ladekabel miteinander verbunden und über eine 230V-Netzsteckdose geladen werden.
Utilização flexível
Os nossos macacos de elevação são concebidos para a elevação de veículos ferroviários ligeiros, como eléctricos ou vagões. Consoante o modelo, estão equipados com uma capacidade de elevação de 7,5 t ou 12 t e diferentes suportes de carga. Além disso, os macacos de elevação sem fios de um sistema de elevação EMS-Wireless são idênticos em todos os casos. Isto significa que o número por sistema pode ser variado individualmente, consoante os requisitos. São possíveis até 30 macacos de elevação por sistema de elevação.

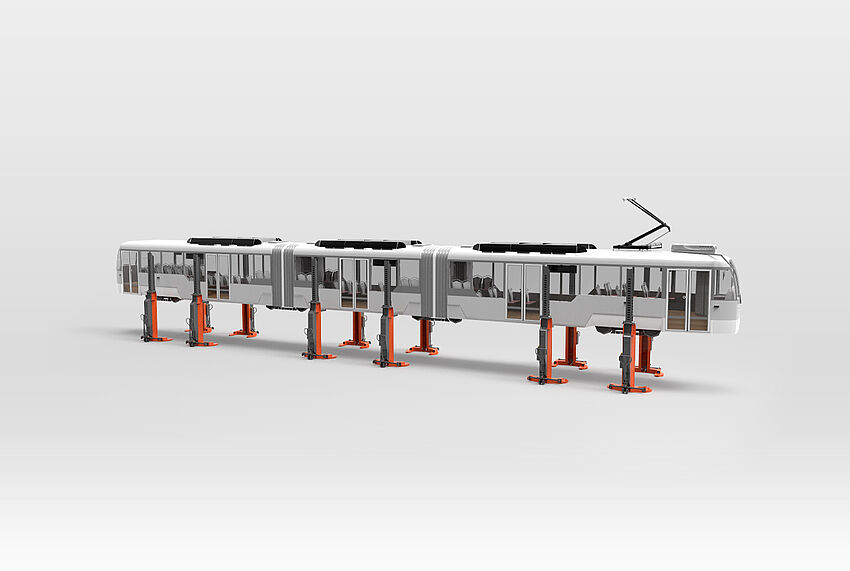

Mobile Hebebockanlage EHB907FDC für leichte Schienenfahrzeuge; je Hebebock 7500 kg, höhenverstellbare Lastaufnahme
Finkbeiner EHB907KDC-wireless; ortsveränderliche Hebebockanlage, Tragkraft gesamt 30 t, hydraulischer Antrieb
Hebeanlage Finkbeiner EHB-K, Tragkraft pro Hebebock 12 t, hydraulisch, zum Anheben von Schienenfahrzeugen
especificações técnicas
especificações
| nº do artigo | EHB907FDC01-H | |
| unidade de elevação | tipo de colunas | todas as colunas idênticas |
| quantidade de colunas, máximo | 12 | |
| suporte de carga | suporte de carga | não incluído na entrega |
| capacidade por coluna | 7.5 t | |
| altura | curso de elevação efetivo | 1750 mm |
| velocidade | tempo de elevação | 180 seg. |
| tempo de descida (sob carga) | 180 seg. | |
| acionamento | modo de acionamento | eletro-hidráulico |
| motor | tensão CC | |
| potência do motor por coluna (kW) | 2.2 KW | |
| alimentação elétrica | tipo de alimentação elétrica | operado por bateria |
| tipo de bateria | ciclo profundo, livre de manutenção | |
| capacidade da bateria por coluna | 80 Ah | |
| ciclos de elevação à carga total | 20 | |
| tensão total da bateria | 24 V | |
| comprimento do cabo de carregamento | 10 m | |
| conceito de carregamento | EasyCharge | |
| tensão de carregamento | 230 V | |
| frequência da rede elétrica | 50 Hz | |
| tempo de carregamento | 8 h | |
| comunicação | comunicação via rádio, sem fio | |
| operação | modo de operação | operação em cada coluna |
| ativação | todos, individual, grupo | |
| controle | eletrônico | |
| partida suave | sim | |
| regulamentação | sincronização | válvulas proporcionais, variação infinita |
| dispositivo de deslocamento | dispositivo de deslocamento | em cada coluna |
| dispositivo de deslocamento frontal | 2 rodas frontais, acionamento hidráulico | |

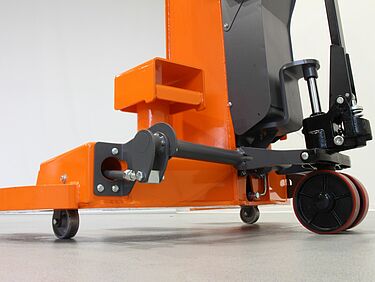

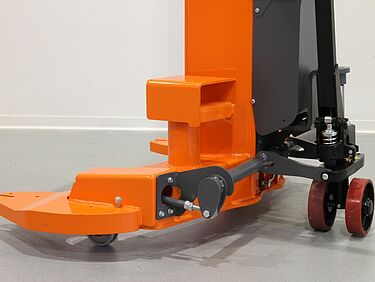

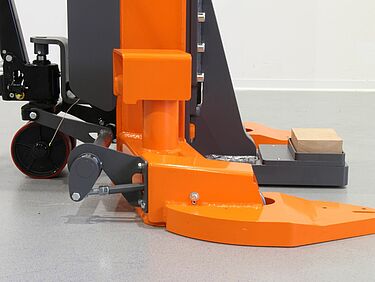

| dispositivo de deslocamento traseiro | 1 transpaleteira hidráulica com rodas duplas | |
| folga do solo na frente | 75 mm | |
| folga do solo atrás | 90 mm | |
| segurança da carga | segurança da carga | hidráulico e mecânico |
| espaçamento das travas | 35 mm | |
| dimensões | comprimento | 1130 mm |
| largura | 1400 mm | |
| altura | 2255 mm | |
| peso | peso por coluna (kg) | 604 kg |
| classe de proteção | IP54 | |
| tratamento de superfície | tipo de tratamento de superfície | pintura eletrostática |
| cor | laranja RAL2004 / cinza RAL7015 |
