Rampa elevatória semi-pantográfica - HDS25 Single
HDS25 Single
nº do artigo: HDS25xxxxxF02 | Ficha técnica: Download
Variantes do produto
versão especial
galvanização a quente| comprimento | N.º do artigo |
|---|---|
| 6,5 m | HDS2506500F02 |
| 8,0 m | HDS2508000F02 |
| 9,0 m | HDS2509000F02 |
| comprimento | N.º do artigo |
|---|---|
| 10,0 m | HDS2510000F02 |
| 12,0 m | HDS2512000F02 |
| 14,5 m | HDS2514500F02 |

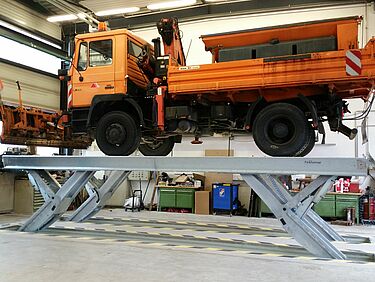

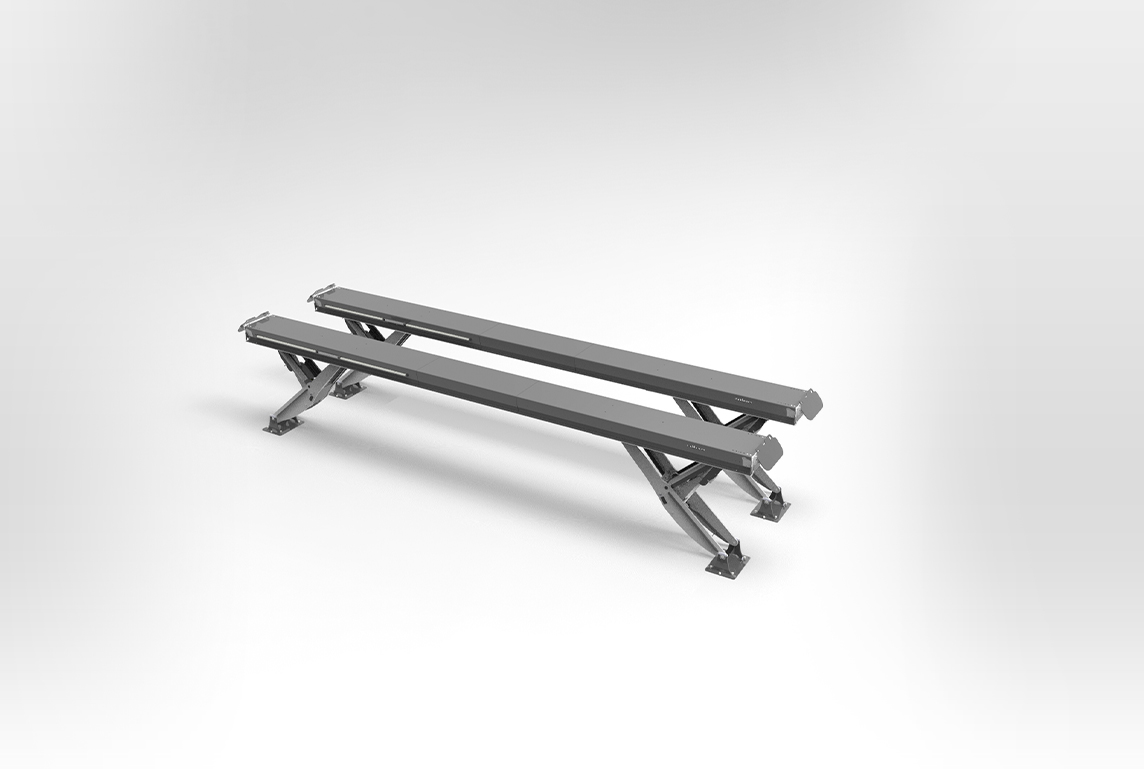

A rampa elevatória semi-pantográfica HDS25 com uma capacidade de carga de 25 toneladas está disponível em vários comprimentos, desde 6,5 m até um máximo de 14,5 m. É adequada para uma vasta gama de veículos comerciais em diferentes possibilidades de operação.
Como versão embutida no piso, o elevador rebaixado forma uma superfície nivelada com o chão da oficina que pode ser percorrida por veículos. A versão acima do solo não requer quaisquer medidas estruturais e pode ser rapidamente instalada em qualquer lugar. Em qualquer dos casos, mantém-se a flexibilidade e faz-se uma utilização otimizada do espaço da oficina.
Detalhes do produto
imagens do produto
imagens de aplicação
vídeos
CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGRpdiBjbGFzcz0iZi1jYXJvdXNlbCIgZGF0YS1wcm9kdWN0LWRldGFpbC1jYXJvdXNlbD4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGNsYXNzPSJmLWNhcm91c2VsX19zbGlkZSB2aWRlb3MtY29udGFpbmVyIgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBkYXRhLWZhbmN5Ym94PSJnYWxsZXJ5LWFwcGxpY2F0aW9uLWltYWdlcyIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZGF0YS1zcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkL0xOUEtCNWJaSmhNP3JlbD0wJnNob3dpbmZvPTAmYXV0b3BsYXk9MSIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgID4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0iIj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGltZyBjbGFzcz0iaW1nLWZsdWlkIiBzcmM9Imh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpL0xOUEtCNWJaSmhNL2RlZmF1bHQuanBnIiB3aWR0aD0iMTg1IiBsb2FkaW5nPSJsYXp5IiAvPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJwbGF5LWJ1dHRvbiI+PC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGNsYXNzPSJmLWNhcm91c2VsX19zbGlkZSB2aWRlb3MtY29udGFpbmVyIgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBkYXRhLWZhbmN5Ym94PSJnYWxsZXJ5LWFwcGxpY2F0aW9uLWltYWdlcyIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZGF0YS1zcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkLzlRMUdXSHJsUzJzP3JlbD0wJnNob3dpbmZvPTAmYXV0b3BsYXk9MSIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgID4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0iIj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGltZyBjbGFzcz0iaW1nLWZsdWlkIiBzcmM9Imh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpLzlRMUdXSHJsUzJzL2RlZmF1bHQuanBnIiB3aWR0aD0iMTg1IiBsb2FkaW5nPSJsYXp5IiAvPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJwbGF5LWJ1dHRvbiI+PC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGNsYXNzPSJmLWNhcm91c2VsX19zbGlkZSB2aWRlb3MtY29udGFpbmVyIgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBkYXRhLWZhbmN5Ym94PSJnYWxsZXJ5LWFwcGxpY2F0aW9uLWltYWdlcyIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZGF0YS1zcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkL0E0V1V2QVU0YzY0P3JlbD0wJnNob3dpbmZvPTAmYXV0b3BsYXk9MSIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgID4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0iIj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGltZyBjbGFzcz0iaW1nLWZsdWlkIiBzcmM9Imh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpL0E0V1V2QVU0YzY0L2RlZmF1bHQuanBnIiB3aWR0aD0iMTg1IiBsb2FkaW5nPSJsYXp5IiAvPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJwbGF5LWJ1dHRvbiI+PC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICA=
Ao clicar em Carregar conteúdo externo, consinto com o processamento dos meus dados por Youtube. Este consentimento pode ser revogado a qualquer momento com efeito para o futuro. Mais informações podem ser encontradas em nossa política de privacidade.
acessórios
HDSF07-ST02
Tomadas de 230V
HDSF07-DL02
Ligações de ar comprimido
HDSF07-BL-LEDXX
Conjunto com 4 a 10 luzes LED
HDSF07-AS0X
Superfície antiderrapante
Classe de deslizamento R13
Classe de deslizamento R13
HDSF0713-235
2 cunhas de acionamento, 2350 mm
HDSF0713-330
2 cunhas de acionamento, 3300 mm
HDSF0713-180H
2 cunhas de acionamento, suspensas,
1800 mm
1800 mm
HDSMHFL160-200-F07
Macaco sem eixo 16 t, pneumático
HDSF07BA-XXXXX
Nivelamento de pavimentos para
fossos de via
fossos de via
HDSF07FV-XX
Galvanização por imersão a quente
HDSF07DUROPLEX-XX
Acabamento de pintura especial para além
para além da galvanização a quente
para além da galvanização a quente
HDSF07-SK01
2ª caixa de controlo na casa de banho
suas vantagens do sistema

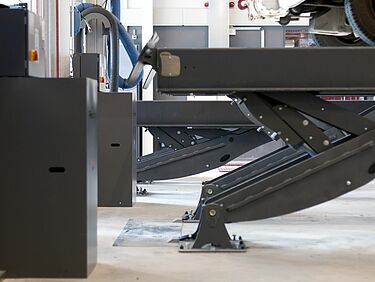

A meia-tesoura Y-tec com curso vertical
Finkbeiner Halbscherenkonstruktion Y-tec, die Halbscheren sind platzsparend an den äußeren Enden der Fahrschienen integriert
Die Finkbeiner Y-tec Halbschere für senkrechten Hub
Acessibilidade gratuita
Construção sem estrutura de base, sem ligações cruzadas, livremente acessível por todos os lados.

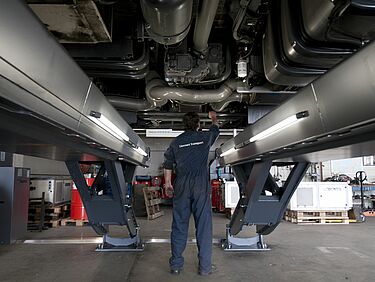

Finkbeiner Hebebühne HDS für ergonomisches Arbeiten unter dem angehobenen Fahrzeug
Seitliche Zugänglichkeit der Hebebühne HDS, ideal zur Demontage von Rädern mittels eines Radmontagewagens
Scherenbühne Finkbeiner HDS für ergonomisches Arbeiten, bei optimaler Zugänglichkeit zum Fahrzeug und besten Lichtverhältnissen

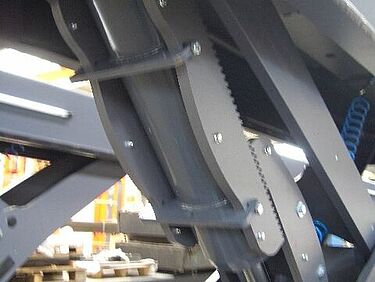

Funcionamento fiável

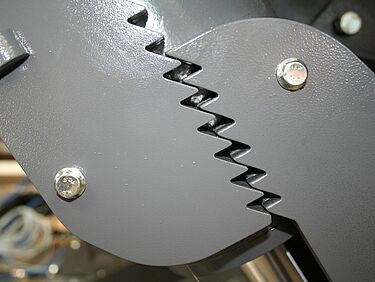

Dupla proteção da carga, hidráulica e mecânica em todas as alturas de elevação e controlo preciso e infinitamente variável do elevador.
Finkbeiner Y-tec Halbschere

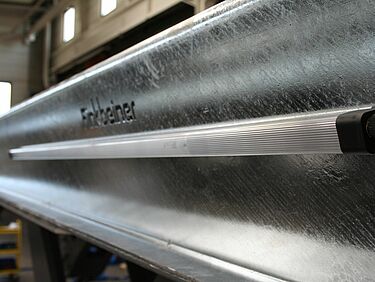

Perfil de via superior
Perfil da pista com duplo perfil Z, resistente à torção, absolutamente plano e reto.

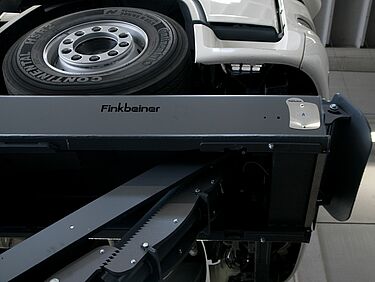

HDS Fahrschienenprofil mit integrierter Beleuchtung und 230V-Steckdose

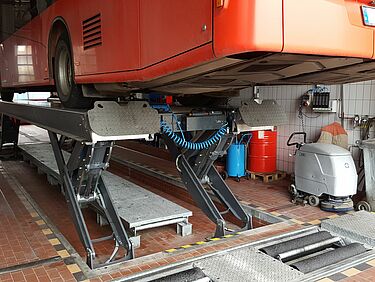

Pneumatischer Achsfreiheber 16 t, verfahrbar zwischen den Fahrschienen der Hebebühne HDS
Universal e flexível

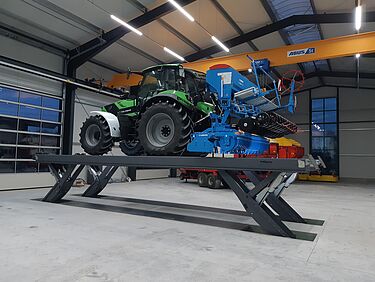

Dependendo da aplicação e das condições estruturais, os elevadores de carris HDS podem ser instalados acima ou abaixo do solo. O monta-cargas está disponível com comprimentos de pista de 6,5 m a 14,5 m.

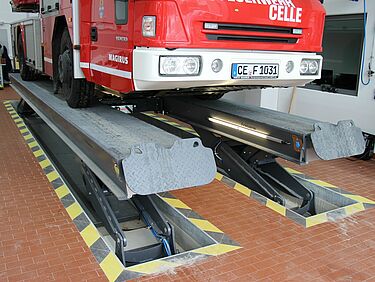

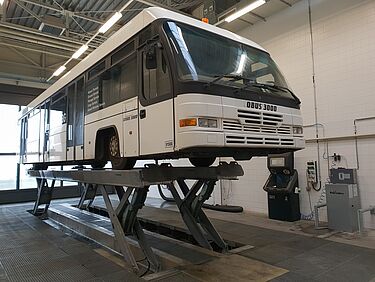

Die Fahrflächen der Finkbeiner Hebebühne HDS sind im versenkten Zustand problemlos überfahrbar

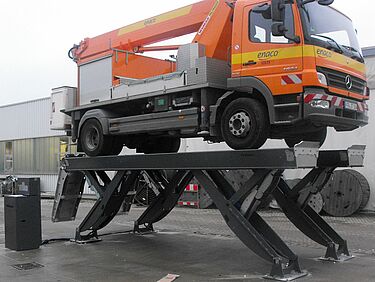

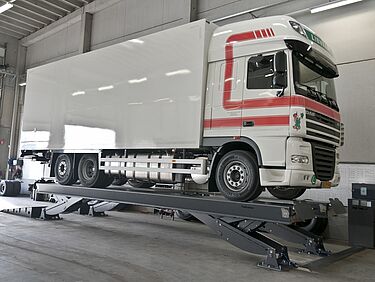

Finkbeiner Hebebühne HDS als Überflurversion, mit Auffahrkeilen.

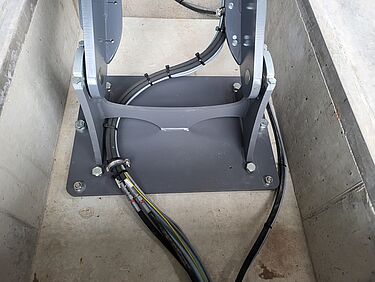

HDS25 als Lösung im Streifenfundament

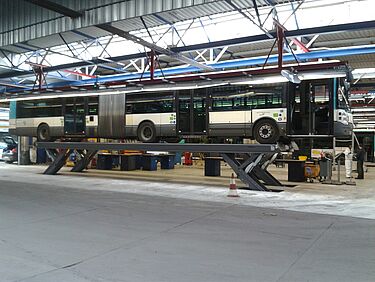

Finkbeiner Scherenhebebühne HDS mit Gelenkbus, Fahrschienenlänge 13 m
Finkbeiner Hebebühne HDS-Tandem; Betrieb von Lift 1 und Lift 2 einzeln oder gemeinsam
Fahrschienenhebebühne Finkbeiner HDS in der Waschhalle, feuerverzinkt.
especificações técnicas
especificações
| nº do artigo | HDS25xxxxxF02 | |
| suporte de carga | suporte de carga | plataformas |
| capacidade | 25 t | |
| quantidade de plataformas | 2 | |
| largura das plataformas (mm) | 750 mm | |
| altura das plataformas (mm) | 360 mm | |
| distância entre plataformas | 1100 mm | |
| superfície da plataforma | chapa metálica lisa | |
| altura | curso de elevação efetivo | 1780 mm |
| altura de elevação / versão de piso | 2140 mm | |
| altura de elevação / versão embutida | 1780 mm | |
| velocidade | tempo de elevação | 90 seg. |
| acionamento | modo de acionamento | eletro-hidráulico |
| motor | tensão CA | |
| potência do motor (kW) | 8.8 kW | |
| alimentação elétrica | tipo de alimentação elétrica | alimentação de rede |
| conexão elétrica | 400V/3Ph+N+PE/50Hz | |
| conexão de ar comprimido | 6 bar | |
| fusível (Ampères) | 32 A | |
| operação | modo de operação | 1 unidade de controle central |
| controle | eletrônico | |
| partida suave | sim | |
| regulamentação | sincronização | válvulas proporcionais, variação infinita |
| segurança da carga | segurança da carga | hidráulico e mecânico |
| classe de proteção | IP65 | |
| carga no solo | qualidade da fundação | C20/25 |
| tratamento de superfície | tipo de tratamento de superfície | pintura eletrostática |
| cor | cinza RAL7015 |
