Elevador estacionário de 2 colunas - TPL7500
TPL7500
nº do artigo: TPL7500 | Ficha técnica: Download

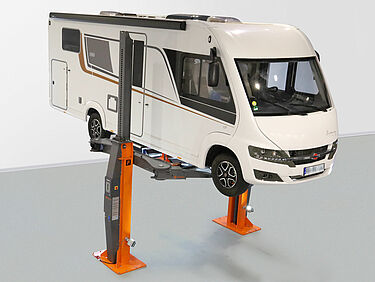

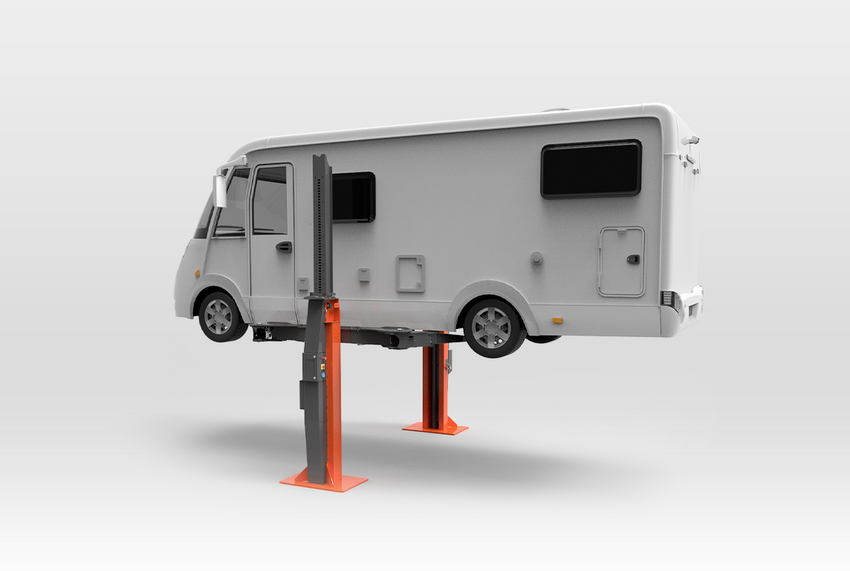

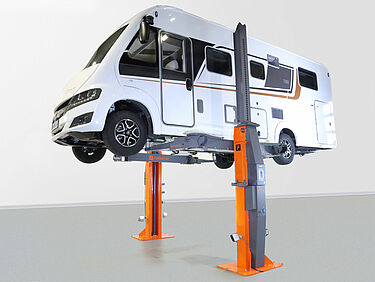

Redefina os limites da sua oficina com o TPL 7,5t. Este elevador estacionário de duas colunas elimina as tradicionais barras de ligação no solo ou no topo, oferecendo total liberdade de movimentos. Com braços telescópicos de baixa fricção que alcançam impressionantes 4,6 metros, permite elevar com segurança desde veículos elétricos compactos até vans de chassis longo. É a fusão perfeita entre a robustez para pesados e a flexibilidade exigida pelo setor automóvel moderno.
Detalhes do produto
imagens do produto
acessórios
TPL7500-FM07
Conjunto de cavilhas, aço inoxidável
TPL7500-SWE250
Extensões do braço de suporte,
250 mm, 7,5 t
250 mm, 7,5 t
TPL7500-SWE400
Extensões do braço de suporte,
400 mm, 5 toneladas
400 mm, 5 toneladas
TPL7500-WF1250
Garfos de 4 rodas, 5 t,
até à roda Ø 740 mm
até à roda Ø 740 mm
TPL7500-LS03
Lastaufnahmesatz
für VW ID Baureihe
für VW ID Baureihe
TPL7500-LS04
Lastaufnahmesatz
z.B. für Mercedes-Benz G-Klasse
z.B. für Mercedes-Benz G-Klasse
TPL7500-LS06
Lastaufnahmesatz
für Transporter
für Transporter
TPL7500-LA100
2 espaçadores 100 mm
TPL7500-LA200
2 espaçadores 200 mm
TPL7500-LA300
2 espaçadores 300 mm
TPL7500-LAH
Suporte para
suportes e separadores
suportes e separadores
TPL7500-UG
Guias em forma de U para proteção antiderrapante
TPL7500-RP01-4
Placas planas de borracha inseríveis
TPL7500-SPOT04
Projetor LED
TPL7500-TH
Tabuleiro de arrumação
TPL7500-SH
Suporte para latas
suas vantagens do sistema

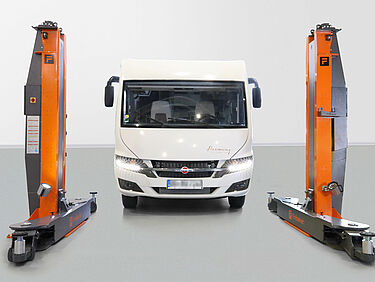

Colunas de elevação livremente posicionáveis
A largura de entrada do elevador de 2 colunas TPL é livremente selecionável, dependendo da área de aplicação e dos veículos a elevar.
Individuelle Aufstell- bzw. Einfahrbreite möglich je nach Kundenwunsch

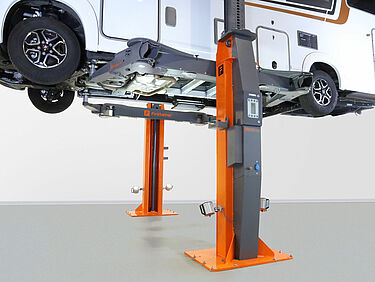

Conceito único de braço de apoio
O conceito especial de braço de apoio permite acomodar uma vasta gama de veículos - desde automóveis a camiões ligeiros. Os braços de apoio cobrem uma vasta gama de recolha, adequada para distâncias entre eixos curtas ou longas. Com as extensões opcionais do braço de apoio giratório, até os pontos de recolha difíceis de alcançar podem ser alcançados.

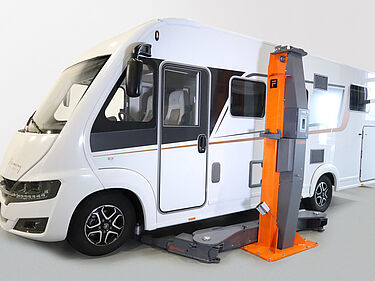

Die Tragarme lassen sich weit nach innen schwenken

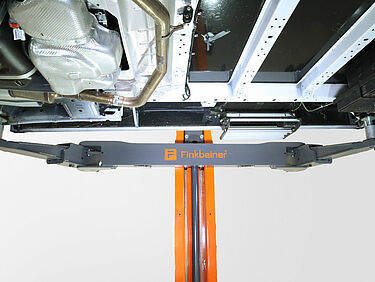

Tragarme vollständig ausgezogen

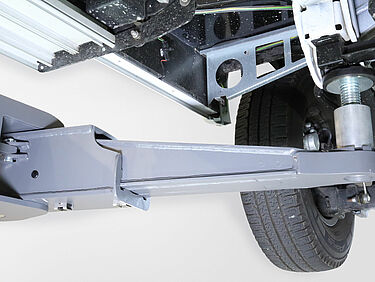

Tragarmverlängerungen (+250 mm), schwenkbar, Aufnahmehöhe < 100 mm
Die hydraulische Tragarmsicherung verhindert ein unbeabsichtigtes Verdrehen des Tragarms, stufenlos ohne mechanische Rasten
especificações técnicas
especificações
| nº do artigo | TPL7500 | |
| unidade de elevação | quantidade de colunas | 2 |
| suporte de carga | suporte de carga | 4 braços articulados, simétricos |
| capacidade | 7.5 t | |
| comprimento do braço giratório frontal, mínimo (mm) | 565 mm | |
| comprimento do braço giratório frontal, máximo (mm) | 1250 mm | |
| comprimento do braço giratório traseiro, mínimo (mm) | 565 mm | |
| comprimento do braço giratório traseiro, máximo (mm) | 1250 mm | |
| distância entre suportes, máximo | 4600 mm | |
| prato de suporte Ø | 120 mm | |
| altura | curso de elevação efetivo | 1900 mm |
| altura de elevação | 2090 mm | |
| altura mínima de apoio (mm) | 130 mm | |
| ajuste de altura da pastilha de carga | 60 mm | |
| altura máxima | 4780 mm | |
| velocidade | tempo de elevação (com carga nominal) | aprox. 60 seg. |
| tempo de descida (com carga nominal) | aprox. 45 seg. (dependendo da carga) | |
| acionamento | modo de acionamento | eletro-hidráulico |
| motor | corrente alternada trifásica | |
| potência do motor por coluna (kW) | 2.2 KW | |
| alimentação elétrica | conexão elétrica por coluna | 400V/3Ph+N+PE/50Hz |
| fusível (Ampères) | 16 A | |
| comunicação | comunicação via rádio, sem fio | |
| operação | modo de operação | operação em cada coluna |
| controle | eletrônico | |
| partida suave | sim | |
| regulamentação | sincronização | válvulas proporcionais, variação infinita |
| segurança da carga | segurança da carga | hidráulico e mecânico |
| dimensões | largura de entrada | 2500 mm - 3000 mm (variável) |
| peso | 1900 kg | |
| classe de proteção | IP54 | |
| carga no solo | qualidade da fundação | C20/25, 200 mm no mínimo |
| tratamento de superfície | tipo de tratamento de superfície | pintura eletrostática |
| cor | laranja RAL2004 / cinza RAL7015 |
